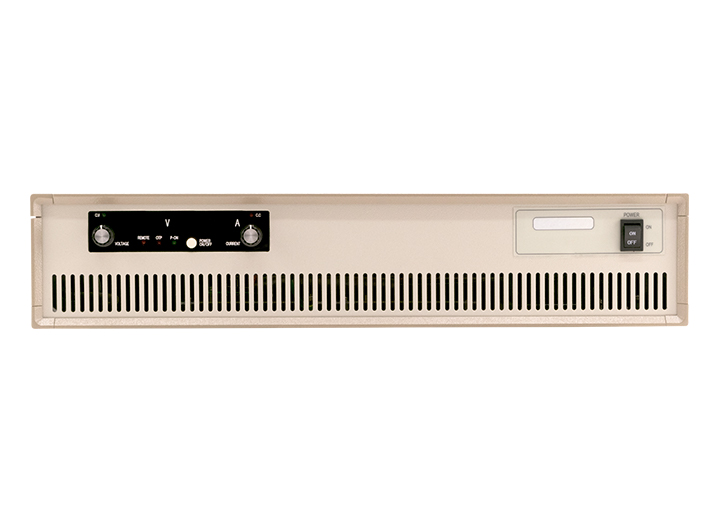

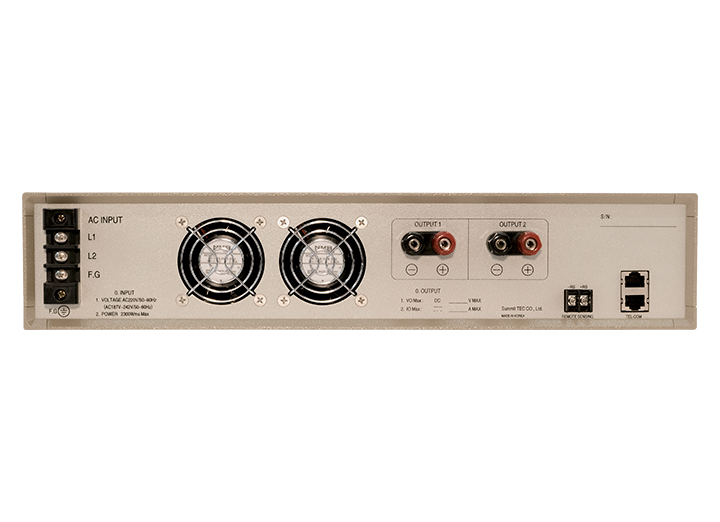

Summittec 써밋텍-제품안내 정류기

제품 사양 상세설명입니다.

INPUT	VOLTAGE RANGE (V)	(단상) 220Vac
FREQUENCY (㎐)	60Hz
OUTPUT	VOLTAGE (V)	0~300V
CURRENT (A)	6.66A
SIZE ( W × L × H )	482(19") * 500 * 88(2U)mm
무게	12kg

ZB SERIES

Programmable DC Power Supply

국내 자체 개발 및 생산
고성능, 고효율의 Compact한 사이즈
표준형 19inch Rack 호환
0~3.5V 부터 0~1500V까지 1set 이상 주문형으로 제작 공급 가능
다양한 전력 범위 대응 가능(750W~15kW급)
출력 전압/전류 가변형
CV(정전압)/CC(정전류) MODE 지원
Local/Remote(기본 RS-485) 제어 기능
Remote sense 기능 지원
손쉬운 조작법과 직관적인 인터페이스
하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)
프로그래밍 기능 자체 내장

●기능 설명

CV(정전압)/CC(정전류) MODE 지원

기본 CV MODE 동작, 출력단 전류가 유저가 설정한 전류보다 클 경우 자동으로 CC MODE 전환.

LOCAL/REMOTE 제어

기본 RS-485 통신 제어 지원 (*Option사항으로 RS-232, Analog 통신 제어 지원)

Remote sense 기능 지원

출력단의 전류로 인해 전압 드롭 발생시 보상해주는 기능 (모델별 보상 전압 상이함)

하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)

과전류 보호 기능(OCP)

출력단의 전류가 과도하게 흐르게 되면 출력 Shut down 후 전면 Display에 OCP-ALM 표시

과전압 보호 기능(OVP)

(하드웨어) 출력 과전압에 대한 보호 기능(Vmax 110~130% 범위 동작, 기능 동작시 출력 Shut down)

(소프트웨어) 설정 값에 도달하면 출력 Shut down후 전면 Display에 OVP-ALM 표시

과열 보호 기능(OTP)

내부 방열판 온도가 과열되면 출력 Shut down

저전압 경보 기능(UVL)

유저 설정 값에 도달하면 전면 LED 점멸하며 경보(CV LED)

프로그래밍 기능 자체 내장

정류기 자체 Setup mode를 통하여 유저 편의 프로그래밍 가능.

출력 전압 제한 기능 : 출력 최대 전압 임의 설정 (Vmax 이하 범위)

출력 전류 제한 기능 : 출력 최대 전류 임의 설정 (Imax 이하 범위)

출력 과전압 설정 기능 : 출력 과전압 Level 임의 설정 (Vmax 5~120% 범위)

출력 저전압 설정 기능 : 출력 저전압 Level 임의 설정 (Vmax 0~100%)

통신 채널 지정 기능 : 병렬 통신을 이용하여 제어시 1~32번까지 설정 및 제어 가능

통신 속도 지정 기능 : 통신 속도 (9.6, 19.2 38.4kbyte) 지원

출력 저장 기능 : AC off시 설정된 전압/전류값을 유지하는 기능.

패턴 모드 기능 : 유저 설정 전압/전류,타이머를 설정하여 최대 10개 패턴 생성 가능

●시리즈 라인업

Prarmeter / model	Output ratings		Regulation (Line/Load)		Ripple&Noise
Prarmeter / model	Voltage(V)	Current(A)	Voltage (0.02% of Vmax +20mV)	Current (0.1% of Imax)	Ripple (RMS)	Noise (P-P)
ZB-400-3	0~400	0~3	100mV	3mA	40mV	400mV
ZB-3R5-400	0~3.5	0~400	20.7mV	400mA	6mV	100mV
ZB-07-200	0~7	0~200	21.4mV	200mA	7mV	100mV
ZB-700-2	0~700	0~2	160mV	2mA	70mV	600mV
ZB-1500-1	0~1500	0~1	320mV	1mA
ZB-05-300	0~5	0~300	21mV	300mA	6mV	100mV
ZB-30-66.7	0~30	0~66.7	26mV	66.7mA	20mV	150mV
ZB-60-3.3	0~60	0~3.3	32mV	33.3mA	20mV	150mV
ZB-100-20	0~100	0~20	40mV	20mA	30mV	200mV
ZB-150-13.3	0~150	0~13.3	50mV	13.3mA	30mV	200mV
ZB-200-10	0~200	0~10	60mV	10mA	40mV	250mV
ZB-300-6.7	0~300	0~6.67	80mV	6.67mA	40mV	300mV
ZB-380-5.2	0~380	0~5.26	96mV	5.26mA	45mV	300mV
ZB-600-3.3	0~600	0~3.33	140mV	3.33mA	50mV	500mV
ZB-30-100	0~30	0~100	26mV	100mA	20mV	120mV
ZB-60-50	0~60	0~50	32mV	50mA	20mV	150mV
ZB-100-30	0~100	0~30	40mV	30mA	30mV	200mV
ZB-200-15	0~200	0~15	60mV	15mA	40mV	250mV
ZB-300-10	0~300	0~10	80mV	10mA	40mV	300mV
ZB-380-7.9	0~380	0~7.9	96mV	7.9mA	45mV	300mV
ZB-600-5	0~600	0~5	140mV	5mA	50mV	500mV
ZB-10-400	0~10	0~400	22mV	400mA	개발 중
ZB-60-66.7	0~60	0~66.7	32mV	66.7mA	20mV	150mV
ZB-100-40	0~100	0~40	40mV	40mA	35mV	200mV
ZB-200-20	0~200	0~20	60mV	20mA	40mV	250mV
ZB-300-13.3	0~300	0~13.3	80mV	13.3mA	45mV	300mV
ZB-380-10.5	0~380	0~10.5	96mV	10.5mA	45mV	300mV
ZB-60-83.3	0~60	0~83.3	32mV	83.3mA	20mV	150mV
ZB-100-50	0~100	0~50	40mV	50mA	35mV	200mV
ZB-200-25	0~200	0~25	60mV	25mA	40mV	250mV
ZB-300-16.6	0~300	0~16.6	80mV	16.6mA	45mV	300mV
ZB-380-13.1	0~380	0~13.1	96mV	13.1mA	45mV	300mV
ZB-600-15	0~600	0~15	140mV	15mA	60mV	600mV
ZB-300-33.3	0~300	0~33.3	80mV	33.3mA	55mV	600mV
ZB-380-26.3	0~380	0~26.3	96mV	26.3mA	55mV	600mV
ZB-600-16.7	0~600	0~16.7	140mV	16.7mA	60mV	600mV
ZB-380-39.5	0~380	0~39.5	96mV	39.5mA	100mV	600mV

●옵션 기능

PFC(Power Factor Correction)

본 ZB Series는 PFC 기능이 옵션입니다.

RS-232 통신 제어

기본(RS-485) 규격 외에 필요시 주문

Analog 통신 제어(0~5V / 0~10V, 주문시 지정)

정전압 제어 외부 컨트롤 전압
정전류 제어 외부 컨트롤 전압

출력 전압 모니터

출력 전류 모니터

출력 저전압 경보 신호(Relay make 접점, 0.2A 이하)

출력 과전압 경보 신호(Relay make 접점, 0.2A 이하)

CV(정전압) or CC(정전류) MODE 동작 시그널

●악세서리

(기본)

제품 메뉴얼 (*필요시 요청)

전원 입력용 케이블 2M (*단상 모델만 제공)

입/출력 터미널 커버

※ 본 제품의 외관 및 사양은 제품 개선을 위해 변경될 수 있습니다.
