ZB-600V-51 set 이상 주문시 4주 이내 납품 가능

faq제품문의

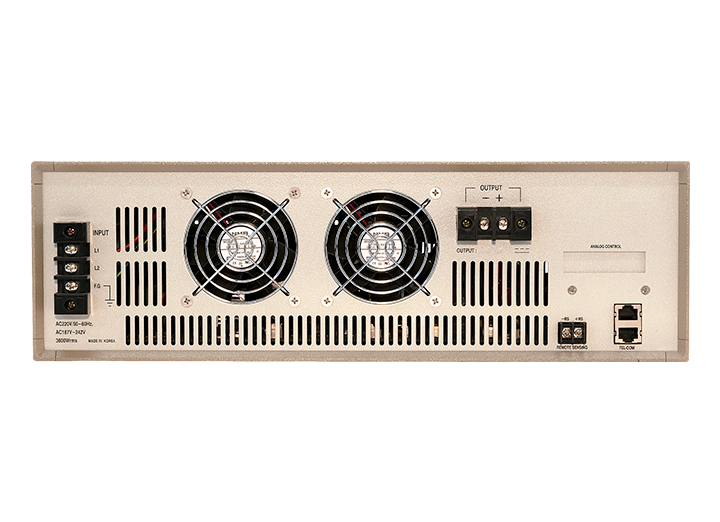

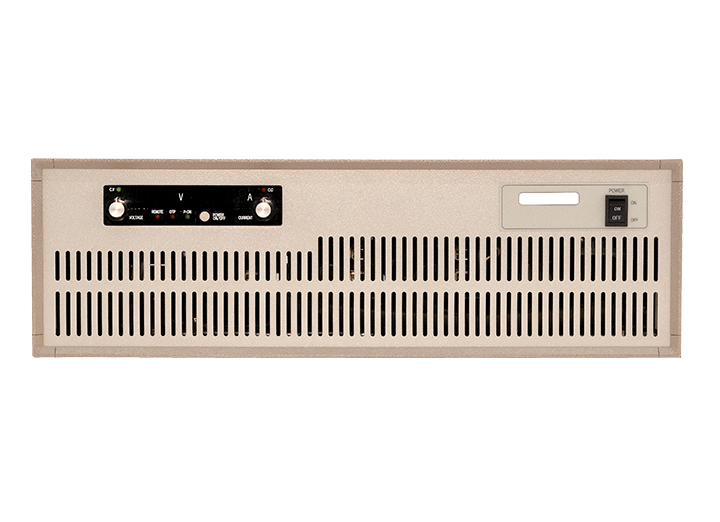

제품 사양 상세설명입니다.
INPUT VOLTAGE RANGE (V) (단상) 220Vac
FREQUENCY (㎐) 60Hz
OUTPUT VOLTAGE (V) 0~600V
CURRENT (A) 5A
SIZE ( W × L × H ) 482(19") * 500 * 132(3U)mm
무게 12kg



ZB SERIES


Programmable DC Power Supply


국내 자체 개발 및 생산

고성능, 고효율의 Compact한 사이즈

표준형 19inch Rack 호환

0~3.5V 부터 0~1500V까지 1set 이상 주문형으로 제작 공급 가능

다양한 전력 범위 대응 가능(750W~15kW급)

출력 전압/전류 가변형

CV(정전압)/CC(정전류) MODE 지원

Local/Remote(기본 RS-485) 제어 기능

Remote sense 기능 지원

손쉬운 조작법과 직관적인 인터페이스

하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)

프로그래밍 기능 자체 내장






●기능 설명


CV(정전압)/CC(정전류) MODE 지원

기본 CV MODE 동작, 출력단 전류가 유저가 설정한 전류보다 클 경우 자동으로 CC MODE 전환.


LOCAL/REMOTE 제어

기본 RS-485 통신 제어 지원 (*Option사항으로 RS-232, Analog 통신 제어 지원)


Remote sense 기능 지원

출력단의 전류로 인해 전압 드롭 발생시 보상해주는 기능 (모델별 보상 전압 상이함)


하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)

과전류 보호 기능(OCP)

출력단의 전류가 과도하게 흐르게 되면 출력 Shut down 후 전면 Display에 OCP-ALM 표시


과전압 보호 기능(OVP)

(하드웨어) 출력 과전압에 대한 보호 기능(Vmax 110~130% 범위 동작, 기능 동작시 출력 Shut down)

(소프트웨어) 설정 값에 도달하면 출력 Shut down후 전면 Display에 OVP-ALM 표시


과열 보호 기능(OTP)

내부 방열판 온도가 과열되면 출력 Shut down


저전압 경보 기능(UVL)

유저 설정 값에 도달하면 전면 LED 점멸하며 경보(CV LED)


프로그래밍 기능 자체 내장

정류기 자체 Setup mode를 통하여 유저 편의 프로그래밍 가능.


출력 전압 제한 기능 : 출력 최대 전압 임의 설정 (Vmax 이하 범위)

출력 전류 제한 기능 : 출력 최대 전류 임의 설정 (Imax 이하 범위)

출력 과전압 설정 기능 : 출력 과전압 Level 임의 설정 (Vmax 5~120% 범위)

출력 저전압 설정 기능 : 출력 저전압 Level 임의 설정 (Vmax 0~100%)

통신 채널 지정 기능 : 병렬 통신을 이용하여 제어시 1~32번까지 설정 및 제어 가능

통신 속도 지정 기능 : 통신 속도 (9.6, 19.2 38.4kbyte) 지원

출력 저장 기능 : AC off시 설정된 전압/전류값을 유지하는 기능.

패턴 모드 기능 : 유저 설정 전압/전류,타이머를 설정하여 최대 10개 패턴 생성 가능




●시리즈 라인업




Prarmeter

/

model

Output ratings

Regulation (Line/Load)

Ripple&Noise

 Voltage(V)

 Current(A)

 Voltage
(0.02% of Vmax
+20mV)

 Current
(0.1% of Imax)

 Ripple
(RMS)

Noise
(P-P)

 ZB-400-3

0~400

0~3

100mV

3mA

40mV

400mV

ZB-3R5-400

0~3.5

0~400

20.7mV

400mA

6mV

100mV

ZB-07-200

0~7

0~200

21.4mV

200mA

7mV

100mV

ZB-700-2

0~700

0~2

 160mV

2mA

70mV

600mV

 ZB-1500-1

0~1500

0~1

 320mV

1mA





ZB-05-300

0~5

0~300

21mV

300mA

6mV

100mV

ZB-30-66.7

0~30

0~66.7

26mV

66.7mA

20mV

150mV

ZB-60-3.3

0~60

0~3.3

32mV

33.3mA

20mV

150mV

ZB-100-20

0~100

0~20

40mV

20mA

30mV

200mV

ZB-150-13.3

0~150

0~13.3

50mV

13.3mA

30mV

200mV

ZB-200-10

0~200

0~10

60mV

10mA

40mV

250mV

ZB-300-6.7

0~300

0~6.67

80mV

6.67mA

40mV

300mV

ZB-380-5.2

0~380

0~5.26

96mV

5.26mA

45mV

300mV

ZB-600-3.3

0~600

0~3.33

140mV

3.33mA

50mV

500mV

ZB-30-100

0~30

0~100

26mV

100mA

20mV

120mV

ZB-60-50

0~60

0~50

32mV

50mA

20mV

150mV

ZB-100-30

0~100

0~30

40mV

30mA

30mV

200mV

ZB-200-15

0~200

0~15

60mV

15mA

40mV

250mV

ZB-300-10

0~300

0~10

80mV

10mA

40mV

300mV

ZB-380-7.9

0~380

0~7.9

96mV

7.9mA

45mV

300mV

ZB-600-5

0~600

0~5

140mV

5mA

50mV

500mV

ZB-10-400

0~10

0~400

22mV

400mA

개발 중

ZB-60-66.7

0~60

0~66.7

32mV

66.7mA

20mV

150mV

ZB-100-40

0~100

0~40

40mV

40mA

35mV

200mV

ZB-200-20

0~200

0~20

60mV

20mA

40mV

250mV

ZB-300-13.3

0~300

0~13.3

80mV

13.3mA

45mV

300mV

ZB-380-10.5

0~380

0~10.5

96mV

10.5mA

45mV

300mV

ZB-60-83.3

0~60

0~83.3

32mV

83.3mA

20mV

150mV

ZB-100-50

0~100

0~50

40mV

50mA

35mV

200mV

ZB-200-25

0~200

0~25

60mV

25mA

40mV

250mV

ZB-300-16.6

0~300

0~16.6

80mV

16.6mA

45mV

300mV

ZB-380-13.1

0~380

0~13.1

96mV

13.1mA

45mV

300mV

ZB-600-15

0~600

0~15

140mV

15mA

60mV

600mV

ZB-300-33.3

0~300

0~33.3

80mV

33.3mA

55mV

600mV

ZB-380-26.3

0~380

0~26.3

96mV

26.3mA

55mV

600mV

ZB-600-16.7

0~600

0~16.7

140mV

16.7mA

60mV

600mV

ZB-380-39.5

0~380

0~39.5

96mV

39.5mA

100mV

600mV




●옵션 기능


PFC(Power Factor Correction)

본 ZB Series는 PFC 기능이 옵션입니다.


RS-232 통신 제어

기본(RS-485) 규격 외에 필요시 주문


Analog 통신 제어(0~5V / 0~10V, 주문시 지정)

정전압 제어 외부 컨트롤 전압
정전류 제어 외부 컨트롤 전압

출력 전압 모니터

출력 전류 모니터

출력 저전압 경보 신호(Relay make 접점, 0.2A 이하)

출력 과전압 경보 신호(Relay make 접점, 0.2A 이하)

CV(정전압) or CC(정전류) MODE 동작 시그널



●악세서리


(기본)

제품 메뉴얼 (*필요시 요청)

전원 입력용 케이블 2M (*단상 모델만 제공)

입/출력 터미널 커버





※ 본 제품의 외관 및 사양은 제품 개선을 위해 변경될 수 있습니다.
