ZA-200V-7-F1 set 이상 주문시 4주 이내 납품 가능

faq제품문의
제품 사양 상세설명입니다.
INPUT VOLTAGE RANGE (V) (단상) 220Vac
FREQUENCY (㎐) 60Hz
OUTPUT VOLTAGE (V) 0~200V
CURRENT (A) 7.5A
SIZE ( W × L × H ) 215(Half Rack, 9.5") * 450 * 88(2U)mm
무게 7.5kg



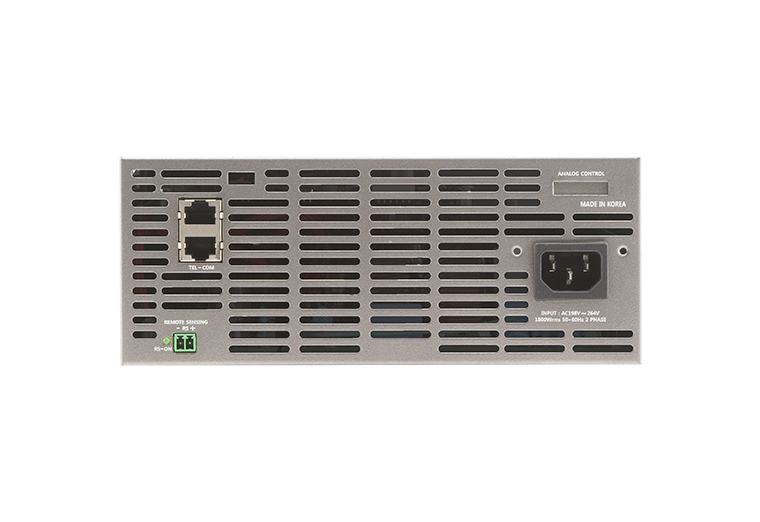

ZA SERIES


Programmable DC Power Supply


국내 자체 개발 및 생산

고성능, 고효율의 Compact한 사이즈

표준형 19inch Rack 호환

0~5V 부터 0~300V까지 1set 이상 주문형으로 제작 공급

PFC(역률보정회로) 내장

출력 전압/전류 가변형

CV(정전압)/CC(정전류) MODE 지원

Local/Remote(기본 RS-485) 제어 기능

손쉬운 조작법과 직관적인 인터페이스

Remote sense 기능 지원

하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)

프로그래밍 기능 자체 내장






●기능 설명


CV(정전압)/CC(정전류) MODE 지원

기본 CV MODE 동작, 출력단 전류가 유저가 설정한 전류보다 클 경우 자동으로 CC MODE 전환.


LOCAL/REMOTE 제어

기본 RS-485 통신 제어 지원 (*Option사항으로 RS-232, Analog 통신 제어 지원)


Remote sense 기능 지원

출력단의 전류로 인해 전압 드롭 발생시 보상해주는 기능 (모델별 보상 전압 상이함)


하드웨어&소프트웨어를 통한 2중 보호 회로(OCP,OVP,OTP) 및 경보 회로(UVL)

과전류 보호 기능(OCP)

출력단의 전류가 과도하게 흐르게 되면 출력 Shut down 후 전면 Display에 OCP-ALM 표시


과전압 보호 기능(OVP)

(하드웨어) 출력 과전압에 대한 보호 기능(Vmax 110~130% 범위 동작, 기능 동작시 출력 Shut down)

(소프트웨어) 설정 값에 도달하면 출력 Shut down후 전면 Display에 OVP-ALM 표시


과열 보호 기능(OTP)

내부 방열판 온도가 과열되면 출력 Shut down


저전압 경보 기능(UVL)

유저 설정 값에 도달하면 전면 LED 점멸하며 경보(CV LED)


프로그래밍 기능 자체 내장

정류기 자체 Setup mode를 통하여 유저 편의 프로그래밍 가능.


출력 전압 제한 기능 : 출력 최대 전압 임의 설정 (Vmax 이하 범위)

출력 전류 제한 기능 : 출력 최대 전류 임의 설정 (Imax 이하 범위)

출력 과전압 설정 기능 : 출력 과전압 Level 임의 설정 (Vmax 5~120% 범위)

출력 저전압 설정 기능 : 출력 저전압 Level 임의 설정 (Vmax 0~100%)

통신 채널 지정 기능 : 병렬 통신을 이용하여 제어시 1~32번까지 설정 및 제어 가능

통신 속도 지정 기능 : 통신 속도 (9.6, 19.2 38.4kbyte) 지원

출력 저장 기능 : AC off시 설정된 전압/전류값을 유지하는 기능.

패턴 모드 기능 : 유저 설정 전압/전류,타이머를 설정하여 최대 10개 패턴 생성 가능


PFC(Power Factor Correction)

역률 보정 회로 기본 포함 *Full Load 기준, 0.97



●시리즈 라인업




Prarmeter

/

model

Output ratings

Regulation (Line/Load)

Ripple&Noise

 Voltage(V)

 Current(A)

 Voltage
(0.02% of Vmax
+20mV)

 Current
(0.1% of Imax)

 Ripple
(RMS)

Noise
(P-P)

ZA-05-100

0~5

0~100

21mV

100mA

8

100

ZA-20-30

0~20

0~30

24mV

30mA

10

100

ZA-30-25

0~30

0~25

26mV

25mA

15

100

ZA-50-15

0~50

0~15

32mV

15mA

20

150

ZA-100-7.5

0~100

0~7.5

40mV

7.5mA

25

200

ZA-200-3.75

0~200

0~3.75

60mV

3.75mA

30

200

ZA-300-2.5

0~300

0~2.5

80mV

2.5mA

40

200

ZA-100F-15

0~100

0~15

40mV

15mA

25

200

ZA-100R-15

0~100

0~15

40mV

15mA

25

200

ZA-200F-7.5

0~200

0~7.5

60mV

7.5mA

30

200

ZA-200R-7.5

0~200

0~7.5

60mV

7.5mA

30

200

ZA-300F-5

0~300

0~5

80mV

5mA

40

200

ZA-300R-5

0~300

0~5

80mV

5mA

40

200





●옵션 기능


RS-232 통신 제어

기본(RS-485) 규격 외에 필요시 주문


Analog 통신 제어(0~5V / 0~10V, 주문시 지정)

정전압 제어 외부 컨트롤 전압
정전류 제어 외부 컨트롤 전압

출력 전압 모니터

출력 전류 모니터

출력 저전압 경보 신호(Relay make 접점, 0.2A 이하)

출력 과전압 경보 신호(Relay make 접점, 0.2A 이하)

CV(정전압) or CC(정전류) MODE 동작 시그널





●악세서리


(기본)

제품 메뉴얼 (*필요시 요청)

단상 입력용 케이블 2M

입/출력 터미널 커버





※ 본 제품의 외관 및 사양은 제품 개선을 위해 변경될 수 있습니다.
